Fúzne reaktory
|
|||||
prezentácia Fúzne raktory.ppt
Komercná jadrová energetika založená na využití neutrónovej retazovej reakcie v tiepnych materialoch dosiahla tádium technickej zrelosti a predstavuje pre najbližie obdobie jedinú reálnu možnost rieenia energetických potrieb modernej spolocnosti.
Množstvo tiepnych materiálov v prírode, aj ked je velké, je limitované. Urán a tórium sú rozdelené po zemeguli velmi nerovnomerne a tiepne produkty sú svojou podstatou z hladiska vplyvu na životné prostredie rizikové materialy.
Z hladiska dlhodobej perspektívy je preto rozumné hladat dalie cesty získavania energie. V súcastnosti sa ako reálna alternatíva ukazuje možnost realizácie termonukleárnych reaktorov, založených na využití jadrových reakcii najlahích prvkov pri velmi vysokých teplotách. Po mnohých rokoch nelahkého výskumu fyziky vysokoparametrovej plazmy môžeme takéto zariadenia považovat za velmi slubné, aj ked je potrebné dorieit mnoho zložitých technických otázok.
Fúzne reaktory pracujú na princípe tokamaku, ktorého principiálne základy boli vyvinuté v Rusku niekedy v 60-tych rokoch minulého storocia. Odvtedy preli tokamaky velkým vyvojom najmä co sa týka kontrukcnej casti. Z hladiska významnosti sú najdôležitejie dva, experimentálny fúzny reaktor JET a jeho nasledovník ITER, ktorý je zatial vo výstavbe.
Fyzikálny princíp
Jadrové reakcie vhodné pre realizáciu termonukleárnych procesov, majú byt silné exergické jadrové premeny s vysokým úcinným prierezom už pri pomerne nízkych energiách.
V ideálnom prípade by produkty reakcie mali byt nabité castice. Generácia neutrónov, s ktorými sa nepocíta pre dalie peciálne využitie, velmi komplikuje prevádzku zariadenia a znehodnocuje ju z ekologického hladiska.
Základné termonukleárne reakcie použitelné pre realizáciu termonukleárnych zariadení sú uvedené v tabulke c.1.1. 1
Základné termonukleárne reakcie Tabulka 1.1.1
|
Reakcie |
Q [MeV] |
E + [MeV] |
TD |
T + D? 4 He (3,52 MeV) + n (14,06MeV) |
17,58 |
3,52 |
DD |
D + D?T (1,01MeV) + H (3,03MeV) |
4,04 |
4,04 |
DD |
D + D? 3 He (0,82MeV) + n (2,45MeV) |
3,27 |
0,82 |
3 HeD |
3 He + D? 4 He (3,67MeV) + H (14,67MeV) |
18,34 |
18,34 |
11 BH |
11 B + H? 4 He + 4 He + 4 He |
8,68 |
8,68 |
Ako vidiet, vetky uvedené reakcie sú sprevádzané tepelným efektom. Avak tieto reakcie sa môžu uskutocnit iba vtedy, ak jadrám, ktoré sa majú na reakcii zúcastnit, sa dodá energia potrebná na prekonanie potenciálovej bariery. Inými slovami, aby sa jadrá mohli priblížit na vzdialenost, pri ktorej už zacnú pôsobit jadrové sily, musia prekonat sily coulombovského odpudzovania medzi kladnými nábojmi. Vzdialenost pôsobenia jadrových síl medzi jadrami je 2.10 -5 m. To znamená, že uvedené jadrá sa musia priblížit na vzdialenost medzi ich stredmi 4.10 -15 m. Pri tejto vzdialenosti výka potenciálovej bariery je asi 400 keV. Dodat potrebnú energiu velkému poctu jadier uvedených izotopov vodíka možno napr. jeho zohriatím na vysokú teplotu, a to 10 8 až 10 9 K. Pri takej vysokej teplote, pri akej prebieha jadrova reakcia syntézy, vodík už nemôže existovat ako neutrálny plyn pozostávajúci z atómov a molekúl, ale iba z jednotlivých pohybujúcich sa jadier a elektrónov. Takýto plyn sa volá vysokoteplotná plazma.

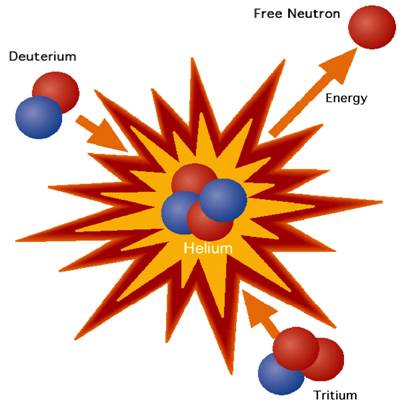

Schematické znázornenie reakcie deutéria trícia
S narastajúcou teplotou sa vetky materiály postupne transformujú z pevného do tekutého a potom do plynného skupenstva. Ak teplota dalej rastie atómy alebo molekuly materiálu nadobúdaju takú výsokú energiu, že už nemôžu existovat v pôvodnéj forme ako jadro a elektrónový obal. Atómy plynu sa rozložia na ich zložky, elektróny a jadrá.
Každodenný príklad plazmového stlpca je neónová trubica, elektrická iskra alebo plazmová ciara v blesku.
Vlastnosti plazmy sú velmi odliné od vlastnosí plynu. Plazma je napríklad elektrický vodivá na rozdiel od plynov ktoré sú velmi dobré izolanty. Plazma je vlastne velké množstvo jadier plynu, teda kladne nabitých iónov a elektronového plynu. Vetky castice v plazme majú elektrický náboj, preto ich môžme ovplyvnovat elektrickým alebo magnetickým polom.
Táto vlastnost je skúmaná vo fúznych zariadeniach, pracujúcich s horúcou plazmou ohranicenou magnetickou klietkou, ktrorá sa stáva vlastne akoby materiálovou stenou.

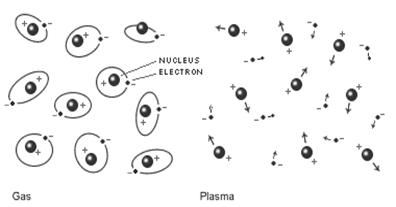

Obr. Rozdiel medzi plazmou a plynom
Tokamak
Tokamak je toroidný systém, v ktorom je plazma udžiavaná magnetickým polom. Magnetické pole slúži na ohranicenie horúcej plazmy a tvorí pre nu vlastne materiálovu stenu, je vytvárané kombináciou toroidného pola a poloidného magnetického pola. Toroidné magnetické pole je vytvarané vonkajími cievkami, poloidné pole je generované prúdom pretekajúcim plazmou. Tento prúd sa tiež používa na základné zohriatie plazmy.
Princíp tokamaku je pomerne jednoduchý, ale fyzikálne procesy, ktoré v nom prebiehajú sú pomerne zložité. Základnou podmienkou makroskopickéj stability je, aby toroidné pole bolo silnejie ako poloidné magnetické pole.
Pre vytvorenie toroidného magnetického pola, ktoré ohranicuje plazmu sú potrebné velké cievky ktorými pretekjú velké prúdy. Cievky toroidného pola sú väcinou tvorené sústavou jednozávitových cievok, kde jadro toroidného systému tvorí nádoba reaktora a v nej plazma. Polidné pole slúži zároven na základné zohriatie plazmy a súctom s toroidným polom vytvára pirálovité magnetické pole vo vnútri plazmy. Po silociarach tohto magnetického pola sa pohybujú nabité castice plazmy, postupne sa dostávajú do stredu toroidného jadra, kde je najväcia intenzita magnetického pola a najväcia hustota jadier deuteria a trícia, pri náhodných zrážkach po prekonaní potenciálovej bariéry sa spájaju a vytvarájú tažie jadrá a súcasne uvolnia energiu a neutrón.

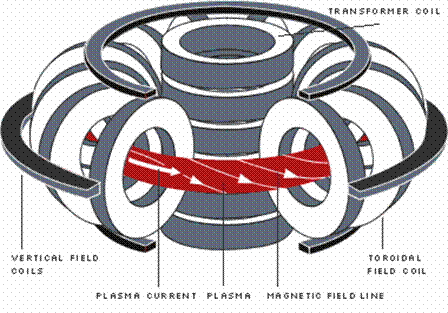

Principiálna schéma tokamaku

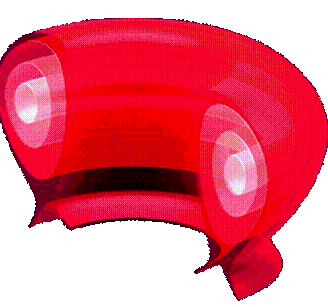

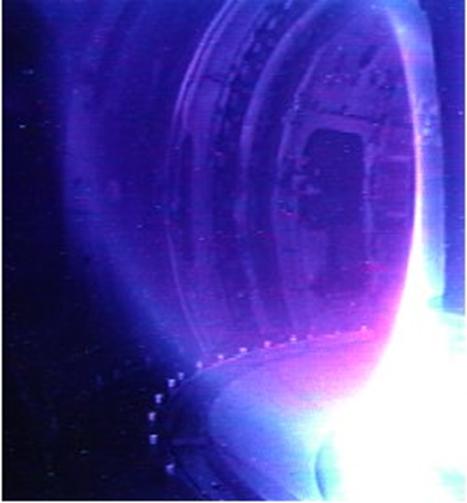

Tepelný prierez plazmov fúzneho reaktora
Predtým ako sa rozbehne fúzia vo fúznom reaktore sa vo vnútri nachádza neutrálny plyn deutéria a trícia, tento neutrálny plyn treba premenit na plazmu a to tak, že mu dodáme velkú energiu. Ked sa plyn zmení na plazmu, dá sa ovladat megnetickým polom cievok tokamaku. Plazma sa musí dalej prehrievat, až kým nie je zohriata na takú vysokú teplotu, že zacne fúzia lahkých jadier. Ak sa rozbehne fúzia, energia uvolnená z reakcie dalej sama zásobuje plazmový prstenec a ten sa stáva energeticky nezávislý od vonkajieho zdroja energie, teda od vyhrievania. Tento stav sa nazýva bod zapálenia alebo bod horenia plazmy.
Existuje niekolko teoretických možností ako tento stav dosiahnut, niekolko spôsobov vyhrievania plazmy : - prúdový ohrev (ohmický ohrev)
- vysokofrekvencný ohrev
injektovaním neutrálnych castí
adiabatická kompresia
turbulentný ohrev
Najvýznamnejie spôsoby externého vyhrievania plazmy sú prvé tyri, ale ani jedna z týchto metód sa nedá použit pocas celého procesu prehrievania, a preto sa musia vždy metódy kombinovat.
Pri tomto spôsobe prehrievania sa používajú poloidné cievky tokamaku, plazma vo vnútri reaktora sa dá chápat ako sekundárne vinutie transformátora, ktoré je spojené nakrátko. Ak na primárne vinutie privedieme striedavé napätie, bude sa napätie indukovat na sekundárnej strane, toto napätie vytvorí v cievke nakrátko, ktorú predstavuje plazma prúd.
Ked elektrický prúd prechádza cez elektricky vodivú plazmu, generuje v nej teplo cez jej odpor ako v platnickovom varici. Táto metóda ma svoj nedostatok v tom, že s rastúcou teplotou klesá elektrický odpor plazmy, takže je použitelná iba pre pociatocné ohriatie.

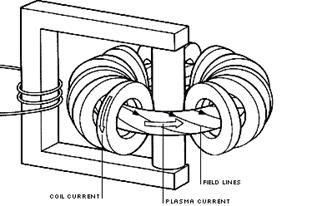

Schematické znázornenie prúdového ohrevu
Vysokfrekvencný ohrev
Vysokofrekvencný ohrev funguje na približne rovnakom princípe ako mikrovlnná rúra. Ked sa elektro-magnetické vlnenie vhodnej frekvencie vyžiari do plazmy, plazma ciastocne absorbuje energiu z pola a pretransformuje ju cez pružné zrážky do ostatných castíc. Otácvý pohyb iónov a elektrónov okolo magnetických silociar poskytuje primeranú rezonanciu. Orbitálna frekvencia ionov je medzi 10 až 100 MHz a lahích elektrónov medzi 60 až 150 GHZ.

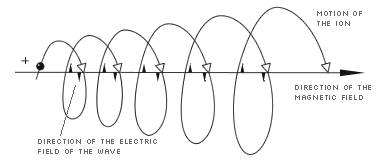

Principiálne znázornenie vysokfrekvencného ohrevu
Vyhrievanie neutrálnymi casticami
Neutrálne castice s vysokou energiou su injektované do plazmy, casticiam plazmy odovzdávajú svoju energiu cez pružné zrážky cím sa znižuje energia neutrálnych castic a zvyuje sa energia castíc plazmy. Ekvivalentom teploty je energia to znamená, ža ak stúpa energia castíc plazmy stúpa aj teplota plazmy. Neutrálne castice s vysokou energiou vznikajú v urýchlovaci po neutralizácii. Ióny produkovanév iónovom zdroji sú urýchlené v urýchlovaci na vysokú energiu. Rýchle ióny nemôžu preniknut cez magnetické pole toroidných cievok, preto musia byt zneuralizované na neutralizátore.

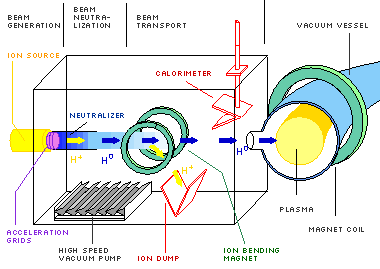

Vyhrievanie injekciou neutrálnych castíc
Adiabatická kompresia
Pri adiabatickéj kompresii dochádza k prudkému stlaceniu plazmy co spôsobý prudký nárast tlaku a vnútornej enrgie plazmy. Plazma sa stlaca pomocou toroidných cievok tokamaku impulzným zýením prúdu pretekajúcim cievkami.
Tento spôsob ohrevu sa používa ako posledný po dostatocnom predohriatí plazmy a spôsobý zapálenie samotného plazmového prstenca. Samotný prúd potrebný na stacenie plazmy je obrovský, zavisí od velkosti tokamaku a od enrgie, ktorú treba plazme dodat, ale v princípe sa pohybuje okolo jednotiek MA. Z toho vychádzajú aj kontrukcné požiadavky na cievky toroidného vynutia tokamaku.
Palivo fúzneho reaktora
Palivom fúzneho reaktora by mal byt plyn deuteria a trícia co sú izotopy vodíka, reakcia deuterium trícium (T-D) sa realizuje najlahie, pretože má výhodný úcinný prierez už pri energiach rádovo desat keV. Deutérium sa líi od vodíka iba tým, že má v jadre o jeden neutrón viac a teda je o jeden neutrón taží. Deutérium sa nachádza aj volne v prírode v morskéj vode a používa sa pre výrobu tažkej vody pre tažkovodné reaktory. Trícium je vak materiál, ktorý sa umele vyrába pri jadrových procesoch a je radioaktívny s polcasom rozpadu 12,4 roka a s energiou žiarenia 18 keV. Ako izotop vodíka sa od vodíka líi tým, že má o dva neutróny viac.
Problém s tríciom je vo fúnom reaktore vyrieený tak, že si ho reaktor sam vyrába. Okrem plynu deuteria a trícia sa v reaktore nachádza aj lítium v takzvanéj plodiacej vrstve. Ak lítium zachytí neutrón premení sa na a aktívne lítium, ktore sa s prísluným polcasom rozpadu rozpadá na a casticu a trícium.
6Li + n ? 7Li ? a + T
Lítium a hélium sa odseparuje a trícium sa použije pri fuzii v reaktore.
Po vyhorení plazmového prstenca zostane v reaktore zmes deutéria, trícia a hélia. Zmes sa odcerpá odseparuje sa helium, deutérium a trícium sa vracia spät do reaktora. Neutróny vznikajúce pri fúzii nemajú naboj a preto ich nemôžeme ovplivnovat magnetickým polom. Neutróny odnáajú z rekacie väcinu energie vo forme svojej rychlosti. Enrgia neutrónov vznikajúcich pri fúzii deutéria a trícia je okolo 14 MeV.

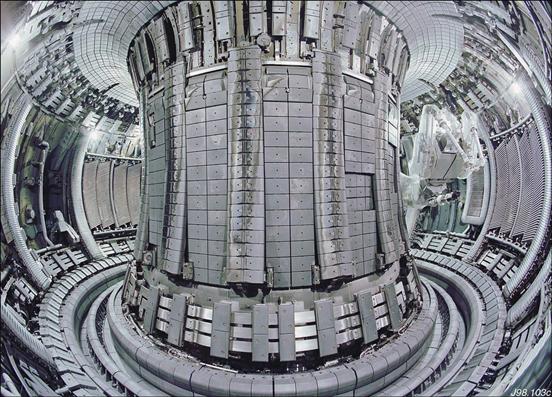

Prvá stena fúzneho reaktora by mala byt z materialu, ktorý ma dobrú tepelnú vodivot a dobre odoláva radiacnému pokodenie rýchlimi neutrónmi pre velkých neutrónových tokoch. Materiál s týmito vlastnostami ete nieje vyvinutý. V dnes existujúcich reaktoroch sa pre prvú stenu reaktora požíva med, mednaté zliatiny prípadne zliatiny hliníka.

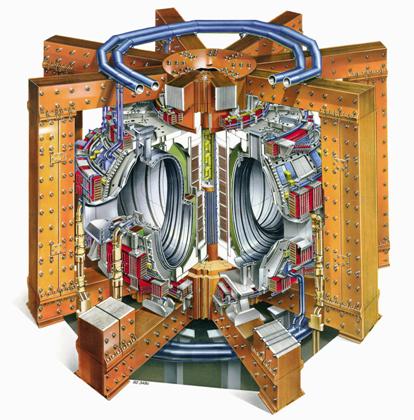

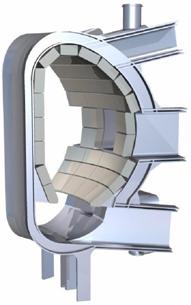

Rez fúzným reaktorom

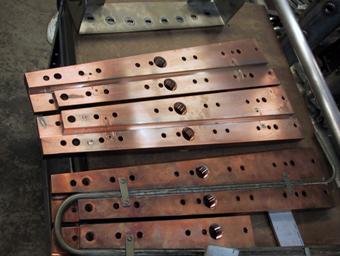

Medené bloky pre prvú stenu reaktora
Takto naruená krytálová mriežka výrazne mení makroskopické vlastnosti daneho materiálu, mení sa tepelná vodivost, medza klzu, medza pevnosti medza krehkého lomu. Najklúcovejia vlastnost pre fúzny reaktor je tepelná vodivost, táto s pokodením krytálovej mriežky výrazne rastie co zhoruje odvod tepla vyvinutý pri fúzii.
Cast divertora fuzneho reaktora
V súcasných fúznych reaktoroch sa tento problém riei tak, že sa jednoducho vnutorná prvá stena odstráni a dajú sa tam nové medené bloky. Na vymenu medených blokov sa používajú rozne robotické systémi. Toto rieenie je pre dlhodobú prevádzku fúzneho reaktora ako energetického zdroja absolútne nepoužitelné, takže prvá stena zostáva aj daléj najvážnejí problém fúznych reaktorov.
Výskumné fúzne reaktory sa vo svete stavajú od konca 60 tych rokov minulého storocia. Výjom fúnych reaktorov sa zaoberá takmer každá ekonomicky prosperujúca krajina. Takéto fúzne reaktory slúžia najmä na skúmanie vysokoparamtrovej plazmy a na vývoj materiálov pre stavbu reaktora.
Tabulka najvýznamnejich fúzných reaktorov
Fúzny reaktor |
krajina |
Mení Polomer (m) |
Elongation k |
Vecí polomer (m) |
Plazmový prúd I (MA) |
Intenzita Magnetického B (T) |
Vstupný Výkon P(MW ) |
Dátum spustenia |
3 Party |
2.0 |
1.75 |
6.2 |
15 |
5.3 |
73+ |
|
|
EU |
1.00 |
1.8 |
2.96 |
7.0 |
3.5 |
42 |
1983 |
|
JAPAN |
0.85 |
1.6 |
3.2 |
4.5 |
4.4 |
40 |
1991 |
|
USA |
0.85 |
1.0 |
2.50 |
2.7 |
5.6 |
40 |
(1982) closed |
|
FRANCE |
0.80 |
1.0 |
2.4 |
2.0 |
4.2 |
22 |
1988 |
|
RUSSIA |
0.70 |
1.0 |
2.4 |
2.0 |
4.0 |
- |
1989 |
|
USA |
0.67 |
2.5 |
1.67 |
3.0 |
2.1 |
22 |
1986 |
|
GERMANY |
0.5 |
1.7 |
1.67 |
1.4 |
3.5 |
16 |
1991 |
|
GERMANY |
0.46 |
1 |
1.75 |
0.8 |
2.6 |
8 |
1994 |
|
ITALY |
0.31 |
1.0 |
0.92 |
1.2 |
7.5 |
- |
1988 |
|
SWITZERLAND |
0.24 |
3.0 |
0.875 |
1.2 |
1.43 |
4.5 |
1992 |
|
USA |
0.22 |
1.8 |
0.67 |
1.5 |
8.07 |
4.5 |
1992 |
|
UK |
0.5 |
3 |
0.7 |
2 |
0.63 |
6.5 |
1999 |
|
USA |
0.67 |
1.9 |
0.85 |
1.0 |
0.6 |
11.5 |
1999 |

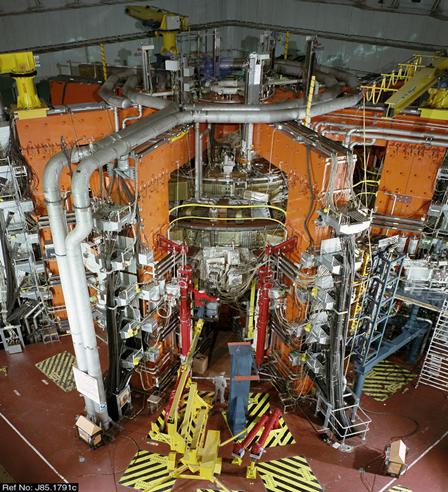

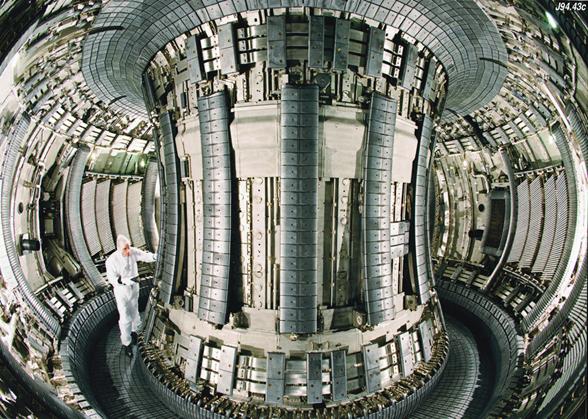

Doteraz najväcí fuzny reaktor, ktorý bol postavený je projekt JET. Tento projekt bol financovaný zo zdrojov európskej únie. Tento fúzny reaktor je postavený v Anglicku. Paramentre JET-u su uvedené v tabulke.
Vo svete bolo postavených niekolko experimentálnych fúznych reaktorov. Najväcí európsky projekt JET slúžil na skúmanie vlastností plazmy a materiálov použitých na kontrukciu reaktora. Európsky JET by mal byt posledný krok k prvému demontracnému energetickému reaktoru, ktorým by mal byt ITER.
ITER je velký medzinárodný projekt financovaný a podporovaný Kanadou, Európou, Japonskom a Ruskom. Vedci z týchto krajín pracujú v spolupráci na vývoji doposial najväcieho fúzneho reaktora, ktorý by mal byt prvým demontracným energetickým reaktorom na báze fúznych technológií. ITER by mal demontrovat vedeckú a technologickú realizovatelnost energetickej fúzie pre mierové úcely. Charakteristikou energetickej úcinnosti je energetický multiplikacný koeficient Q, ktorý je pomerom medzi energiou ktorú reaktoru dodáme a energiou ktorú z reaktora dostaneme. ITER by ako prvý mal mat multiplikacný koeficient Q väcí ako 1. Dokonca je v pláne dosiahnut Q=10. Ak by ITER splnil ocakávania, dalo by sa hovorit o novom a efektívnom energetickom zdroji, ktorého zásoby paliva sú prakticky nevycerpatelné.
